有限元中的能量原理
初边值问题的陈述
物质描述
使用物质描述的控制方程定义在 \(B_0 \times (0,t_0)\) 区域上, 方程的未知量为 \(\varphi(X,t)\), 满足守恒定律的控制方程为 \[ (\varphi \nabla_0) \cdot S \cdot \nabla_0 + \rho_0 b = \rho_0 \frac{ \partial^2 \varphi }{ \partial t^2 } \tag{1.1.a} \] 式中, \(S\) 为 PK2 应力. 对于是初边值问题, 定解需要给定初始条件和边界条件. 其中初始条件为 \[ \varphi(X,0) = X, \quad \frac{ \partial \varphi }{ \partial t}(X,0) = v_0(X) \tag{1.1.b} \] 方程的边界条件有两类, 一类是位移边界条件, 在参考构型中的边界处指定 \(t>0\) 时刻的位移: \[ \varphi(X,t) = \overline{x}(X,t), \quad X \in \partial B_{0u},~ t > 0 \tag{1.1.c} \] 另一类是力边界条件, 在参考构型的边界处指定 \(t>0\) 时刻的面力: \[ F \cdot S \cdot N(X) = \overline{T}(X,t) \quad X \in \partial B_{0t},~ t > 0 \tag{1.1.d} \] 这两类边界条件不能重叠, 也即不能在边界点同一个分量处指定两种边界条件, 否则就是 ill-posed: \[ \partial B_{0u} \cup \partial B_{0t} = \partial B_{0}, \quad \partial B_{0u} \cap \partial B_{0t} = \empty \] 除上述初边值条件之外, 还需要提供本构关系, 将 PK2 应力与变形和变形历史相关联, 以及 \(t=0\) 时刻的密度 \(\rho_0 = \rho_0(X)\) 和 \(t>0\) 时刻的体积力 \(b = b(X,t)\). 至此, 待求解的力学初边值问题 (1) 才算完整地陈述.
[!NOTE]
使用位移 \(u\) 作为未知量表述的初边值问题
方程中的未知量也可以是位移 \(u\), 与 \(\varphi\) 的关系为 \[ u(X,t) = \varphi(X,t) - X \tag{1.2} \] 相应的初始条件为 \[ u(X,0) = 0, \quad \frac{ \partial u }{ \partial t}(X,0) = v_0(X) \] 以及位移边界条件为 \[ u(X,t) = \overline{u}(X,t), \quad X \in \partial B_{0u},~ t > 0 \] 上式与式 (1.1.c) 的关系为 \[ \overline{u}(X,t) = \overline{x}(X,t) - X \]
空间描述
势能原理
在这一节中, 我们将平衡方程与某一能量泛函取驻值的条件等价, 由此得到势能驻值原理. 泛函的驻值点可能是极大值或极小值或鞍点, 我们将指出系统的稳定平衡状态对应能量泛函的极小值, 这也是最小势能原理.
平衡方程的势能泛函
若不考虑方程 (1.1.a) 中的加速度项, 就得到材料在平衡状态下满足的控制方程为 \[ (\varphi \nabla_0) \cdot S \cdot \nabla_0 + \rho_0 b = 0 \tag{2.1.a} \] 以及边界条件 \[ \varphi(X) = \overline{x}(X), \quad X \in \partial B_{0u} \\ F \cdot S \cdot N(X) = \overline{T}(X) \quad X \in \partial B_{0t} \tag{2.1.b} \] 接下来, 我们将构造一个与上述边值问题等价的变分问题. 首先构造如下能量泛函 \(\Pi:L \mapsto \mathbb{R}\), 等于材料中的应变能与外力势能之和: \[ \Pi(\varphi) = \underbrace{\int_{B_0} W(F) ~\mathrm{d} X }_{应变能} \underbrace{ - \int_{B_0} \rho_0 b \cdot \varphi ~\mathrm{d} X - \int_{\partial B_{0t}} \overline{T} \cdot \varphi ~\mathrm{d} \Sigma(X) }_{外力势能} \tag{2.2.a} \] 式中, \(W\) 为应变能密度函数 (质量密度), 变形梯度 \(F = \varphi \nabla_0\). 泛函 \(\Pi\) 定义在函数空间上, 为了建立等价关系, 除了确定泛函的形式之外, 还需要确定函数变量 \(\varphi\) 所在的空间 \(L\). 我们约束变形映射 \(\varphi\) 满足与边值问题的位移边界条件 (2.1.b) 一致: \[ \varphi \in L = \{ f \mid f \in C^0(B_0), \quad f = \overline{x} ~~\text{on}~~ \partial B_{0u} \} \tag{2.2.b} \]
泛函的变分
在函数空间 \(L\) 中点 \(\varphi_0\) 附近, 定义一条经过点 \(\varphi_0\) 的参数曲线: \[ \varphi(\varepsilon) = \varphi_0 + \varepsilon \eta, \quad \varepsilon \in \mathbb{R} \tag{2.3} \] 由此得到关于参数 \(\varepsilon\) 的函数 \(\phi(\varepsilon)\): \[ \phi(\varepsilon) \triangleq \Pi(\varphi_0 + \varepsilon \eta) \] 若泛函在点 \(\varphi_0\) 处取极大(小)值, 那么对应函数 \(\phi\) 在 \(\varepsilon = 0\) 处取极大(小)值, 因此 \[ \left. \frac{\mathrm{d} \phi}{\mathrm{d} \varepsilon} \right|_{\varepsilon=0} = 0 \tag{2.4} \] 是泛函取极值的一个必要条件. 如果定义运算 \(\delta_{\eta}: L \mapsto L\) \[ \boxed{ \delta_{\eta}[f](\varphi_0) \triangleq \left. \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} f(\varphi_0 + \varepsilon \eta) \right|_{\varepsilon=0} } \tag{2.5} \] 那么条件 (2.4) 就可以重新叙述为 \[ \delta_{\eta}[\Pi](\varphi_0) = 0, \quad \forall \eta \in \overline{L} \tag{2.6} \] 接下来确定 \(\eta\) 的取值空间. 根据式 (2.3), \(\varphi_0 \in L\), \(\varphi(\varepsilon) \in L\), 因此 \(\eta\) 的取值函数空间对应为位移边界处恒等于 0 的函数: \[ \eta \in \overline{L} = \{ f \mid f \in C^0(B_0), \quad f = 0 ~~\text{on}~~ \partial B_{0u} \} \tag{2.7} \] 为了在记号上与微分符号进行类比, 我们将 \(\varepsilon\eta\) 重映射为 \(\varepsilon\delta \varphi\), 表示关于独立变量 \(\varphi\) 的变分. 当独立变量的变分意义明确时, 省略运算符 \(\delta_{\eta}\) 的下标, 并将 \(\delta_{\eta}[f]\) 简记作 \(\delta f\). 根据式 (2.5), 运算符 \(\delta\) 的定义是基于单变量微积分的导数, 因此继承了关于求导数的线性性质, 所以可以将 \(\delta\) 与微分符号 \(~\mathrm{d}\) 进行类推.
[!TIP]
变分运算公式
函数的乘积: \[ \begin{aligned} \delta(fg) &= \left. \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} f(\varphi + \varepsilon \delta\varphi) g(\varphi + \varepsilon \delta\varphi) \right|_{\varepsilon=0} \\ &= \left( \left. f(\varphi + \varepsilon \delta\varphi) \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} g(\varphi + \varepsilon \delta\varphi) + g(\varphi + \varepsilon \delta\varphi) \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} f(\varphi + \varepsilon \delta\varphi) \right)\right|_{\varepsilon=0} \\ &= f ~\delta g + g ~\delta f \end{aligned} \] 微分运算: \[ \delta (\varphi \circ \nabla_0) = \left. \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} \left( (\varphi \circ \nabla_0) + \varepsilon (\delta \varphi \circ \nabla_0) \right) \right|_{\varepsilon=0} = \delta \varphi \circ \nabla_0 \] 式中, \(\circ\) 表示梯度, 散度 \(\cdot\), 叉乘 \(\times\) 中的一种.
积分运算: \[ \delta \int f(\varphi) ~\mathrm{d}X = \left. \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} \int f(\varphi + \varepsilon \delta \varphi) ~\mathrm{d}X \right|_{\varepsilon=0} = \int \left. \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} f(\varphi + \varepsilon \delta \varphi) \right|_{\varepsilon=0} ~\mathrm{d}X = \int \delta f ~\mathrm{d} X \] 复合函数: \[ \left. \delta f \circ g = \frac{\mathrm{d} ~}{\mathrm{d} \varepsilon} f \circ g (\varphi + \varepsilon \delta \varphi) \right|_{\varepsilon=0} = \frac{\mathrm{d} f}{\mathrm{d} g} \delta g \] 最后, 我们说明即使选取不同的独立变量 \(u\) 或者 \(\varphi\), 它们的变分总是相同的. 根据式 (1.2): \[ \delta u = \delta (\varphi -X) \] \(X\) 与 \(\varphi\) 无关, 因此有 \[ \delta u = \delta \varphi \] 因此在下文的推导中, 我们用更符合惯例的 \(\delta u\) 代替 \(\delta \varphi\).
泛函驻值条件蕴含平衡方程
根据式 (6), 泛函 \(\Pi\) 取驻值的必要条件为 \[ \delta \Pi = 0, \quad \forall \delta u \in \overline{L} \] 将式 (2.2.a) 代入上式中得到 \[ \delta \Pi = \delta \int_{B_0} W(F) ~\mathrm{d} X - \delta \int_{B_0} \rho_0 b \cdot \varphi ~\mathrm{d} X - \delta \int_{\partial B_{0t}} \overline{T} \cdot \varphi ~\mathrm{d} \Sigma(X) \equiv 0, \quad \forall \delta u \in \overline{L} \tag{2.8} \] 式中, \[ \delta \int_{B_0} W(F) ~\mathrm{d} X = \int_{B_0} \delta W(F) ~\mathrm{d} X = \int_{B_0} \frac{ \partial W }{ \partial F} : (\delta u \nabla_0) ~\mathrm{d} X \tag{2.9} \] 如果考虑材料为超弹材料, 那么 \[ P = \frac{ \partial W }{ \partial F} \] 式中, \(P\) 为 PK1 应力, \(P = F \cdot S\). 应用分部积分公式得到 \[ P : (\delta u \nabla_0) = (\delta u \cdot P) \cdot \nabla_0 - (P \cdot \nabla_0) \cdot \delta u \] 代入到 (2.9) 式右端, 并注意到变分 \(\delta u \equiv 0\) 在边界 \(\partial B_{0u}\): \[ \boxed{ \int_{B_0} P : (\delta u \nabla_0) ~\mathrm{d} X = \int_{\partial B_{0u}} \delta u \cdot P \cdot N ~\mathrm{d} \Sigma(X) - \int_{B_0} (P \cdot \nabla_0) \cdot \delta u ~\mathrm{d} X } \tag{2.10} \] 式 (2.10) 是虚功原理的特殊形式, 这里我们是从守恒系统的变分等于 0 出发, 得到式 (2.9). 之后我们将从平衡方程出发, 得到更一般形式的虚功原理.
将 (2.10) 代入到 (2.8) 中得到 \[ - \int_{B_0} (P \cdot \nabla_0 + \rho_0 b) \cdot \delta u ~\mathrm{d} X + \int_{\partial B_{0t}} (P \cdot N -\overline{T}) \cdot \delta u ~\mathrm{d} \Sigma(X) = 0, \quad \forall \delta u \in \overline{L} \] 再根据 \(\delta u\) 的任意性, 就得到平衡方程 (2.1.a) 和力边界条件 (2.1.b).
平衡态的稳定性, 最小势能原理
在上述推导中, 我们只预设了变分的驻值性, 并由此得到平衡方程和力边界条件. 进一步地, 如果我们能确定泛函在驻值点处如果取得极小值, 那么就可以确定系统的平衡态是稳定的. 这就是最小势能原理.
虚功原理

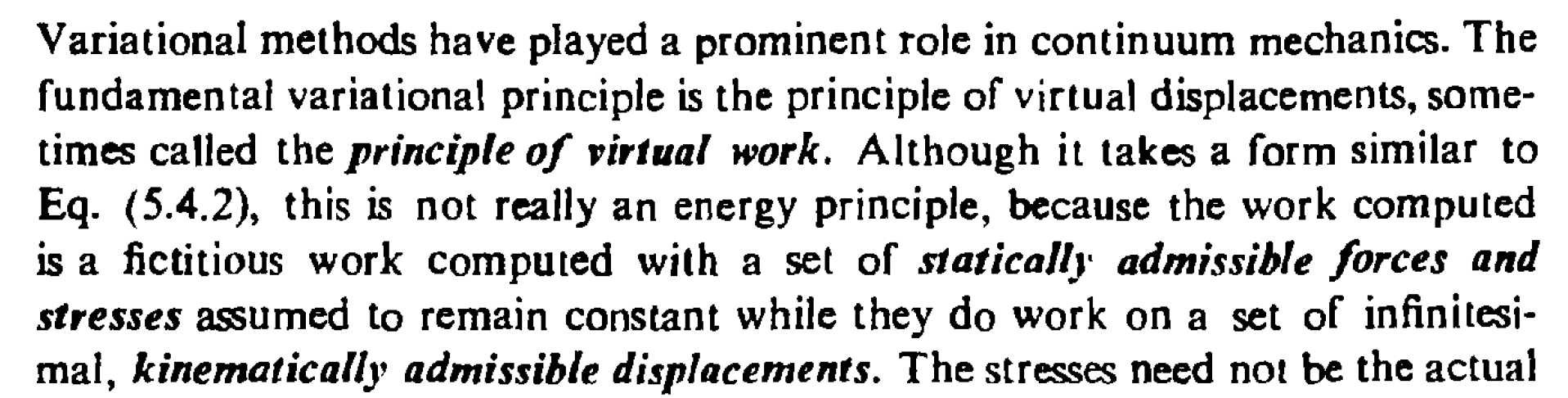

首先我们定义什么是 statically admissible forces and stresses 和 kinematically admissible displacements:
